DIY液晶電視詳細過程，宅在家無聊的你快來做小電視！

麟島探幽 · 發表于 2020-3-3 15:51

前端時間家里的電視突然壞了，開不了機但最近因為出不了門也沒辦法維修，剛好在網上看到有網友自己動手DIY液晶電視，剛好分享給喜歡動手的朋友自己嘗試！

我的筆記本屏幕被我不小心壓壞了，屏幕上出現了一個黑色的圈怎么看都別扭。由于最近很多實體店鋪都不營業只能自己動手更換屏幕了。

簡配成品

不廢話直接開始。

一、更換屏幕

確認型號

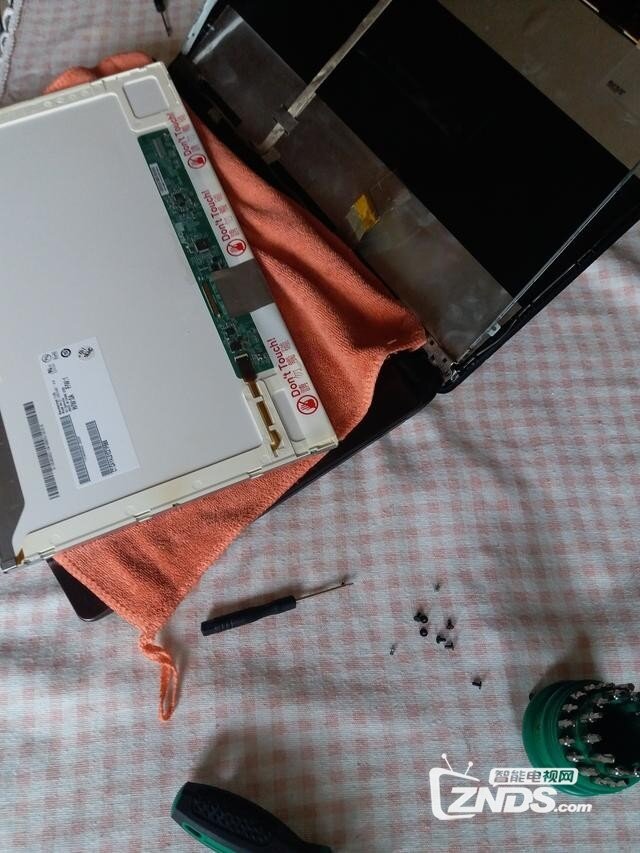

1. 筆記本屏幕拆下來背面拍照確認型號。

2. 我在某寶、某東、某多多上仔細挑選合適的屏幕（就是性價比對比），特別提示：我發現有些商家玩文字游戲的，他會將屏幕分為好幾個檔次，所起的名字聽上去都像是無缺陷的實際并不是如此，比如：A屏、A+屏、一線屏等這些聽上去都覺得沒問題，實際它們都是已經壞掉的屏。有些有亮線有些則像我的一樣有斑點或者是亮度低分辨率低等。我個人選的是完美屏（雖然略貴但是必定換一次買個壞的那還不如不換呢）。

3. 買來的新屏幕直接將屏幕排線插上、裝好就行了。

更換完成

二、舊屏幕利用思路來源

剛換下來的屏幕發現不比那些在售的A級、A+級差，既然他們都能賣，肯定就是有市場，那我的舊屏幕是不是也有利用價值呢，搜索資料發現確實如此，幾十塊錢把它改成電視機，這樣小孩子用來玩游戲機也不錯，于是動手組裝液晶電視機。

三、組裝電視過程

1. 購買驅動板：還是在那些電商平臺上尋找購買液晶驅動板，會發現好多種類并且價格差異很大，我們一定要選代刷程序的，就是賣家給你的驅動板是已經刷好程序了。注：要選擇帶排線的，就是驅動板與液晶屏的連接線。

2. 電源選擇：需要選擇與驅動板配套（功率、電壓）的優質電源。

3. 揚聲器選擇：一樣要選擇功率阻抗與驅動板配套的，然后才是尺寸、價格。

4. 組裝流程：驅動板——將排線插到液晶背面的插座上——做好背部絕緣——用膠帶固定排線——驅動板連接電源——開機測試正常就組裝完成了。

HDMI接口正常

模擬信號正常

5. 外殼設計：自己發揮想象與動手能力設計一個外殼，再去網上定制合適的亞克力板回來組裝就可以了。

草圖

四、溫馨提示

1. DIY存在風險與危險，常識不足或者動手能力較差的朋友不要輕易嘗試。

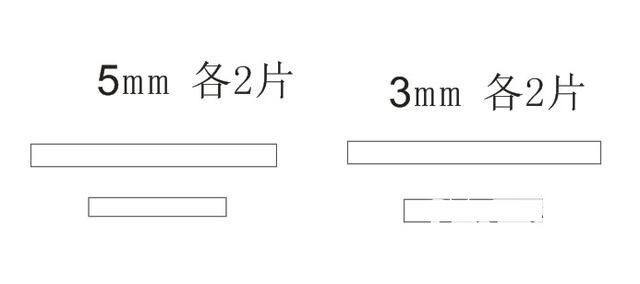

設計圖

2. 本人菜鳥小白就是個人愛好，哪里做得不對或說得不對請大家諒解。

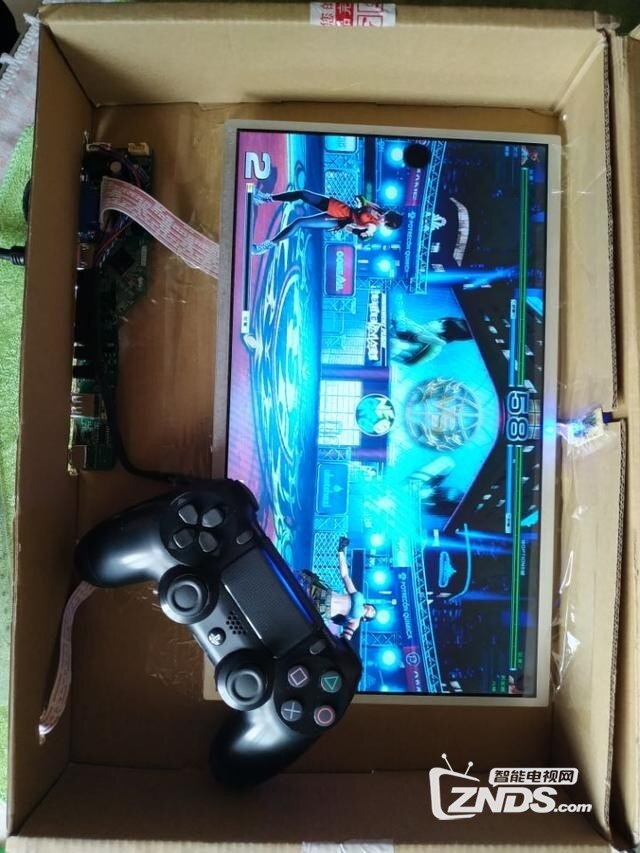

我的紙殼電視機

期待緩慢的快遞能快些將外殼送到我手里，省的我每天用個紙箱子看電視了呵呵呵。

看到這里不要忘了給個關注，謝謝！
